¿Cómo mejoran los tubos ovalados planos el rendimiento del intercambiador de calor en espacios reducidos?

Abstracto: Tubos ovalados planosse utilizan ampliamente en intercambiadores de calor de tubos con aletas porque ayudan a equilibrar dos cosas con las que los clientes luchan constantemente: una fuerte transferencia de calor y una baja resistencia del lado del aire. Este artículo desglosa qué son los tubos ovalados planos, dónde brillan, los puntos débiles más comunes de los compradores (caída de presión, ruido, límites de capacidad, corrosión, dimensiones inconsistentes, problemas de unión) y una lista de verificación práctica para ayudarlo a especificar el tubo adecuado para su proyecto. También encontrará una tabla comparativa, consejos de selección y preguntas frecuentes para que pueda pasar de "no estar seguro de qué pedir" a "decisión de compra segura".

Tabla de contenido

• Describir
• ¿Qué son los tubos ovalados planos?
• Puntos débiles de los clientes y cómo ayudan los tubos ovalados planos
• Dónde se utilizan habitualmente los tubos ovalados planos
• Tabla comparativa de tubos ovalados planos y tubos redondos
• Una guía práctica de selección
• Lista de verificación de calidad antes de realizar un pedido
• Notas de diseño que evitan costosas repeticiones
• Preguntas frecuentes
• Próximos pasos

Describir

1. Defina qué son los tubos ovalados planos y por qué es importante la forma.
2. Conecte la forma con problemas del mundo real: resistencia al flujo de aire, ruido, huella, contacto de las aletas y costo operativo.
3. Mostrar aplicaciones típicas y criterios de decisión.
4. Compare los tubos ovalados planos con los tubos redondos en una tabla fácil de usar para el comprador.
5. Proporcione una lista de verificación de selección: materiales, dimensiones, tolerancias, método de unión, estrategia de corrosión e inspección.
6. Concluya con los siguientes pasos prácticos y una forma sencilla de ponerse en contacto con un proveedor.

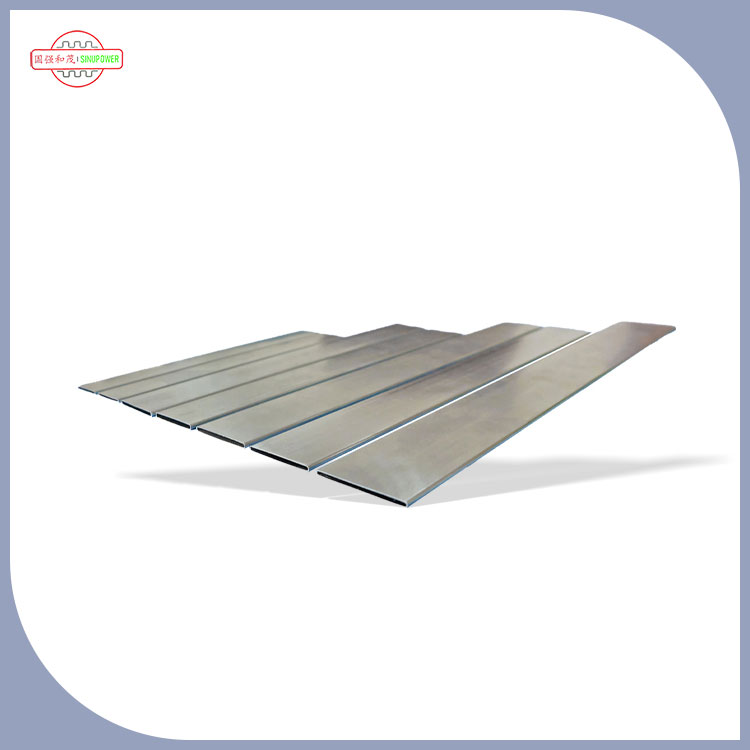

¿Qué son los tubos ovalados planos?

Tubos ovalados planosSon tubos de transferencia de calor con una sección transversal ovalada que tiene un perfil "más plano" que un tubo redondo tradicional. En los intercambiadores de calor de tubos con aletas, el tubo es la vía para el fluido de trabajo (agua, refrigerante, glicol, aceite, etc.), mientras que las aletas ayudan intercambiar calor con el aire. La forma del tubo influye en cómo fluye el aire alrededor del serpentín, cómo se unen las aletas y cuánto calor se puede mover por unidad de área.

Piense en los tubos ovalados planos como una práctica mejora de la geometría: pueden reducir la resistencia del lado del aire y al mismo tiempo mantener un fuerte intercambio de calor. Esa combinación a menudo se traduce en bobinas más pequeñas, ventiladores más silenciosos, menor consumo de energía o un margen operativo más amplio cuando la unidad se ensucia.

Muchos compradores consideran por primera vez los tubos ovalados planos cuando se enfrentan a una de estas limitaciones:espacio de instalación limitado, objetivos energéticos estrictos, límites de ruido, otechos de caída de presión. Si esto te suena familiar, sigue leyendo: esta forma puede ser una solución muy directa si se especifica correctamente.

Puntos débiles de los clientes y cómo ayudan los tubos ovalados planos

Comprar tubos de transferencia de calor no se trata solo de "tamaño del tubo". La mayoría de los proyectos fracasan o se retrasan debido a limitaciones ocultas: caída de presión del lado del aire, ajuste de aletas, corrosión, compatibilidad de uniones y consistencia dimensional de un lote a otro. Así es como los tubos ovalados planos pueden abordar los puntos débiles más comunes.

• Punto débil 1: alta caída de presión en el lado del aire y aumento de la energía del ventilador
  En muchos diseños de bobinas, la resistencia del lado del aire domina el costo operativo. Los tubos ovalados planos pueden presentar una obstrucción de perfil más bajo al flujo de aire, ayudando a reducir la caída de presión. Eso puede significar ventiladores más pequeños, menor velocidad del ventilador o un rendimiento más estable cuando se acumula polvo.
• Punto débil 2: "Necesitamos más capacidad, pero la huella no puede crecer"
  Cuando no puede aumentar la profundidad de la bobina o el área frontal, comienza a optimizar la geometría. Los tubos ovalados planos pueden admitir diseños de bobinas compactos, a menudo ayudan a los diseñadores a obtener más rendimiento en el mismo espacio al mejorar la forma en que se mueve el aire a través del paquete de aletas.
• Punto débil 3: Límites de ruido (climatización comercial, transporte y comodidad residencial)
  Si puede reducir la resistencia del lado del aire, a menudo reducirá la potencia del ventilador necesaria para alcanzar el mismo caudal; esta es una de las formas más confiables. caminos para reducir el ruido, porque puede hacer funcionar el ventilador más lento sin sacrificar la capacidad.
• Punto débil 4: contacto inconsistente entre la aleta y el tubo y transferencia de calor desigual
  Las bobinas con aletas dependen de un buen contacto mecánico entre las aletas y los tubos. La mala consistencia dimensional causa aletas sueltas, mayor resistencia térmica, y dispersión del rendimiento. Los tubos planos ovalados se combinan frecuentemente con diseños de aletas que favorecen un área de contacto estable, cuando se controlan las tolerancias.
• Punto débil 5: corrosión, fugas o fallas prematuras en entornos hostiles
  El material del tubo, el estado de la superficie y la estrategia de recubrimiento son tan importantes como la forma. Los tubos ovalados planos están disponibles en múltiples opciones de materiales, lo que le permite abordar riesgos de corrosión específicos (humedad, niebla salina, productos químicos de limpieza, gases de escape industriales).
• Punto débil 6: problemas de unión (soldadura fuerte, expansión y cabezales)
  La conformación de los extremos, la calidad de la costura y la repetibilidad dimensional afectan directamente la suavidad con la que los tubos se conectan a los cabezales y la confiabilidad con la que las uniones pasan las pruebas. Los mejores resultados se obtienen al especificar el método de unión con anticipación y luego hacer coincidir el material del tubo y las tolerancias con ese método.

Si alguna vez ha tenido una bobina que se veía muy bien en el papel pero no tenía rendimiento en el campo, generalmente se debe a uno de los elementos anteriores. no estaba definido con suficiente precisión en la especificación del tubo.

Dónde se utilizan habitualmente los tubos ovalados planos

Los tubos planos ovalados aparecen en una amplia gama de industrias debido a sus beneficios (eficiencia del flujo de aire, compacidad e integración estable de las aletas). se aplican a muchos intercambiadores de calor aire-fluido.

• bobinas de climatizaciónpara edificios comerciales y modernizaciones energéticamente conscientes
• Intercambiadores de calor para automóviles y transporte.donde el flujo de aire, el ruido y el embalaje están estrictamente restringidos
• Sistemas de refrigeración(condensadores y evaporadores) buscando un mejor rendimiento por metro cuadrado
• Refrigeración industrialdonde el funcionamiento continuo hace que la potencia del ventilador sea un importante coste de por vida
• Salas limpias y entornos sensiblesdonde un menor ruido y un rendimiento predecible son importantes

En la práctica, la elección "correcta" depende de sus prioridades: caída de presión mínima, capacidad máxima, resistencia a la corrosión o simplicidad de fabricación. Un buen proveedor le ayudará a alinear la geometría del tubo con esas prioridades en lugar de impulsar una opción única para todos.

Tabla comparativa de tubos ovalados planos y tubos redondos

Una guía práctica de selección

La forma más rápida de evitar retrasos es especificar tubos planos ovalados como un ingeniero y comprarlos como un director de proyecto: defina lo que importa, bloquee las tolerancias y alinee el tubo con su método de unión y prueba.

• 1) Confirme sus condiciones de operación
  Defina el fluido de trabajo, el rango de presión, la temperatura de funcionamiento y la exposición a la limpieza/mantenimiento. Esto reducirá las opciones de materiales y espesores de pared.
• 2) Elija material según el entorno, no el hábito
  Para ambientes corrosivos o costeros, la estrategia de corrosión no es opcional. Considere si necesita acero inoxidable, acero revestido u otras soluciones dependiendo de su sistema y los requisitos de cumplimiento.
• 3) Definir las dimensiones que impactan el ajuste de las aletas.
  Los tubos ovalados planos requieren definiciones claras de dimensiones mayores/menores, radios de esquina (si corresponde) y rangos de ovalidad/planitud permitidos. Si las aletas se perforan o estampan para que coincidan con el tubo, la acumulación de tolerancias es muy importante.
• 4) Decida su método de inscripción con anticipación
  Ya sea que expanda, suelde, suelde o una mecánicamente a los cabezales, la condición del extremo del tubo y los requisitos de la superficie cambian. Los cambios de unión en las últimas etapas son una causa común de reprocesamiento de bobinas.
• 5) Plan de fabricación y plazo de entrega.
  Si necesita longitudes personalizadas, conformado de extremos, recubrimientos especiales o tolerancias no estándar, inclúyalo en su cronograma. También querrás muestras de preproducción antes de la producción en masa.

Aquí es donde un fabricante experimentado puede ahorrarle semanas. Por ejemplo,Tubos de transferencia de calor Sinupower Changshu Ltd.se centra en tubos de transferencia de calor utilizados en aplicaciones de serpentines e intercambiadores, y los proyectos generalmente avanzan más rápido cuando usted comparte desde el principio el dibujo de la bobina, las especificaciones de las aletas y el método de unión.

Lista de verificación de calidad antes de realizar un pedido

Los tubos ovalados planos pueden ofrecer excelentes resultados, pero sólo si el producto es consistente. Aquí hay una lista de verificación fácil de usar para los compradores que puede copiar en su RFQ.

1. Consistencia dimensional:dimensiones mayores/menores, rectitud y tolerancia de longitud alineadas con las herramientas y cabezales de sus aletas.
2. Condición de la superficie:Acabado superficial limpio y controlado apropiado para su método de unión (especialmente para soldadura fuerte o soldadura fuerte).
3. Control de espesor de pared:suficiente para los requisitos de presión y procesos de conformado sin generar peso/costo innecesario.
4. Integridad de la costura (si corresponde):Calidad estable de soldadura/unión con un plan de pruebas que coincida con su nivel de riesgo.
5. Enfoque de prueba de fugas:Defina el método de prueba de presión y los criterios de aceptación antes de que comience la producción.
6. Trazabilidad:ID de lote, expectativas de certificación de materiales y registros de inspección que coincidan con sus requisitos internos de control de calidad.
7. Embalaje y protección:Evite abolladuras y rayones durante el tránsito que puedan arruinar la inserción de las aletas y provocar rechazos.

Si le ha molestado el “luce bien hasta el montaje”, el control dimensional y la protección del embalaje suelen ser las dos mejoras más importantes que puede exigir.

Notas de diseño que evitan costosas repeticiones

Estos son los detalles prácticos que a menudo se pasan por alto hasta la primera ejecución de producción:

• El diseño del collar de aleta importa
  Incluso pequeños cambios en la geometría del tubo pueden cambiar la fuerza de inserción de las aletas, la resistencia de contacto y la tasa de desechos. Alinee las herramientas de aleta con la banda de tolerancia del tubo.
• No subestime ni sobrepase las tolerancias especificadas
  Las tolerancias demasiado estrictas inflan los costos y los plazos de entrega; tolerancias demasiado flojas provocan fallos de montaje. Tolerancias objetivo que coincidan con su capacidad de proceso de bobinas.
• Tenga en cuenta el espesor del revestimiento (si se utiliza)
  Los revestimientos protectores pueden cambiar el comportamiento de ajuste y unión. Si el recubrimiento es parte de su plan de corrosión, inclúyalo en los supuestos dimensionales y de proceso.
• Prototipo con su proceso real
  Una breve ejecución piloto utilizando la inserción de aletas, la unión del cabezal y las pruebas de presión reales revelará los problemas más rápido que cualquier modelo de hoja de cálculo.

Preguntas frecuentes

P1: ¿Los tubos ovalados planos son siempre mejores que los tubos redondos?
R: No siempre. Los tubos ovalados planos brillan cuando la resistencia del lado del aire, el ruido o el embalaje son su factor limitante. Los tubos redondos pueden ser una excelente opción para diseños altamente estandarizados donde la prioridad es la simplicidad y la amplia compatibilidad de herramientas.

P2: ¿Cuál es el mayor error que cometen los compradores al pedir tubos ovalados planos?
R: Omitir detalles clave de tolerancia. Si la solicitud de presupuesto no define claramente la consistencia dimensional (incluidas las expectativas de planitud/ovalidad), corre el riesgo de tener problemas de ajuste de las aletas, rendimiento variable de la bobina y una gran cantidad de desechos durante el ensamblaje.

P3: ¿Los tubos ovalados planos reducen los costos operativos?
R: Pueden. Si el diseño reduce la caída de presión del lado del aire, puede lograr la misma capacidad con menor potencia o velocidad del ventilador, lo que a menudo se traduce en ahorros de energía y reducción de ruido.

P4: ¿Qué información debo enviar a un proveedor para una cotización rápida?
R: Comparta las dimensiones de su tubo, preferencia de material, longitudes requeridas, volumen anual esperado, método de unión (a los cabezales), rango de presión/temperatura y cualquier requisito de corrosión o recubrimiento. Un simple dibujo de bobina y especificaciones de aletas pueden acelerar las cosas dramáticamente.

P5: ¿Cómo verifico la calidad sin ralentizar las adquisiciones?
R: Solicite un conjunto de muestras de preproducción, solicite registros de inspección dimensional, defina su método de prueba de fugas y criterios de aceptación, y acuerde la protección del embalaje. Esto mantiene el control de calidad centrado y evita sorpresas durante el montaje.

Próximos pasos

Los tubos ovalados planos no tienen simplemente una “forma diferente”: son una palanca práctica para mejorar la eficiencia del flujo de aire, la compacidad y la estabilidad del rendimiento. cuando el diseño de su intercambiador alcanza los límites del mundo real. La clave es tratar el tubo como parte de un sistema: aletas, cabezales, método de unión y entorno. todos deben considerarse juntos.

Si está evaluando tubos planos ovalados para un próximo proyecto de serpentín o intercambiador de calor, comparta su plano y condiciones operativas con anticipación para que el proveedor pueda recomendar la especificación de tubo y el plan de inspección más adecuados. Para obtener detalles sobre el soporte del producto y la capacidad de fabricación,contáctanosenTubos de transferencia de calor Sinupower Changshu Ltd.y conviertamos sus limitaciones en una solución confiable y lista para producción.
