¿Por qué elegir un tubo de condensador redondo tipo D para condensadores que trabajan duro?

Abstracto

El tiempo de inactividad del condensador rara vez es causado por una “gran falla”. Por lo general, es la muerte por mil cortes: pérdida de rendimiento por suciedad, fugas inesperadas, desgaste por vibración y ventanas de mantenimiento que siguen expandiéndose porque los tubos son difíciles de limpiar o lentos para reemplazar. Si está seleccionando tubería para un nuevo condensador, o tratando de detener problemas recurrentes en una unidad existente, laTubo de condensador redondo tipo Dpuede ser un camino de actualización práctico porque apunta a los puntos débiles operativos reales: transferencia de calor estable, caída de presión controlable, mejor tolerancia a la calidad imperfecta del agua y gestión del ciclo de vida más sencilla cuando se combina con el material y las prácticas de soporte adecuados.

Este artículo desglosa lo que el concepto "tipo D" normalmente pretende mejorar, dónde tiene más sentido, qué verificar antes de comprar y cómo evitar los errores clásicos que causan fallas prematuras del tubo. También encontrará una lista de verificación de selección, una tabla de solución de problemas y preguntas frecuentes que puede entregar a su equipo de mantenimiento.

Tabla de contenido

• Describir
• Lo que intenta resolver un tubo de condensador redondo tipo D
• Los puntos débiles que realmente te cuestan dinero
• Cómo la geometría tipo D puede mejorar el rendimiento en el mundo real
• Lista de verificación de selección
• Conceptos básicos de la química de materiales y agua.
• Consejos de instalación y mantenimiento.
• tabla de decisión rápida
• Preguntas frecuentes

Describir

1. Definir los problemas operativos en los condensadores modernos (incrustaciones, corrosión, vibraciones, deriva de eficiencia).
2. Explique cuál es el objetivo típico de las características de “tipo D” (mejor transferencia, comportamiento de drenaje, estabilidad, capacidad de servicio).
3. Haga coincidir la elección del tubo con la realidad de su proceso (calidad del agua, enfoque de temperatura, método de limpieza, necesidades de tiempo de actividad).
4. Seleccione y verifique especificaciones críticas (OD, espesor de pared, tolerancia, rectitud, comportamiento de expansión).
5. Evite las trampas comunes de las adquisiciones (comprar sólo por el precio, evitar las corrientes parásitas, ignorar el riesgo de vibraciones).
6. Implemente hábitos de mantenimiento que protejan su inversión.

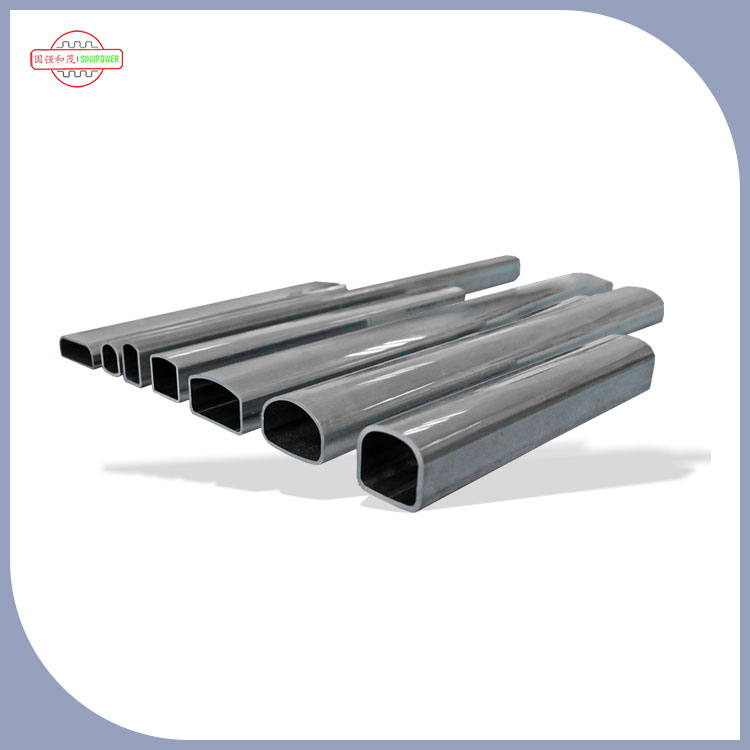

Lo que un tubo de condensador redondo tipo D está tratando de resolver

“Tubo de condensador” suena simple: un tubo, el calor lo atraviesa, listo. En la práctica, en un condensador es donde los pequeños compromisos de diseño se convierten en dolores de cabeza operativos diarios. ATubo de condensador redondo tipo Dgeneralmente se refiere a tubos de condensador que conservan un factor de forma externo redondo (por lo que se adaptan a placas de tubos estándar y métodos comunes de laminado/expansión) al tiempo que incorporan un conjunto de características de perfil D, a menudo en la superficie interna, la superficie externa o ambas, para mejorar la estabilidad de la transferencia de calor y la resiliencia operativa.

Los diferentes fabricantes implementan detalles "tipo D" de diferentes maneras, por lo que el enfoque más inteligente es no asumir una única geometría. En lugar de ello, trátelo como una categoría de tubos de condensador mejorados diseñados para:

• Aumente la eficiencia de la transferencia de calor con el mismo espacio(o mantener la producción mientras se reduce el uso de energía).
• Mantenga el rendimiento más consistente a lo largo del tiempo, especialmente cuando la contaminación del lado del agua es inevitable.
• Admite una limpieza más fácily reducir la “espiral de mantenimiento” donde cada parada lleva más tiempo que la anterior.
• Reducir los desencadenantes de fallascomo corrosión bajo depósito, erosión y desgaste relacionado con vibraciones.

Si le ha quemado un tubo de “alta eficiencia” que funciona muy bien desde el primer día pero se convierte en una pesadilla de limpieza, no está solo. El objetivo no es la máxima transferencia teórica; el objetivo es un rendimiento predecible y controlable en su entorno operativo real.

Los puntos débiles que realmente le cuestan dinero

La mayoría de los compradores no se despiertan entusiasmados al comparar geometrías de tubos. Le importa porque algo le duele: el presupuesto, el tiempo de actividad, los objetivos de eficiencia o los tres. Estos son los puntos débiles que aparecen con mayor frecuencia en los proyectos de reemplazo de tubos de condensadores:

• Falta que roba capacidad silenciosamente: Las incrustaciones, el crecimiento biológico y los sólidos en suspensión añaden resistencia térmica. Su condensador “funciona”, pero la temperatura de aproximación aumenta, los compresores trabajan más y las facturas de energía aumentan.
• Fugas que nunca parecen terminar: Las uniones de tubo a placa de tubos, las picaduras y la corrosión debajo del depósito crean un ciclo de taponamiento, parchado y reparaciones de emergencia.
• Desgaste inducido por vibraciones y flujo: Caudales más altos pueden mejorar la transferencia de calor, pero pueden acelerar el desgaste de los deflectores y los soportes si el diseño del tubo/soporte no coincide.
• Tiempo de inactividad por limpieza: Si sus tubos son difíciles de cepillar, requieren productos químicos agresivos o se ensucian demasiado rápido, su equipo de mantenimiento pierde tiempo y su programa de producción lo compensa.
• Incertidumbre en las adquisiciones: Incluso cuando sabes lo que quieres, las tolerancias inconsistentes, los defectos superficiales o las pruebas inadecuadas pueden crear un riesgo de falla que no compraste a propósito.

A Tubo de condensador redondo tipo Des más valioso cuando le ayuda a resolver al menos dos de los problemas anteriores, no sólo a aumentar un número de laboratorio. La elección correcta del tubo debería reducir el costo total de propiedad, no solo verse impresionante en una hoja de datos.

Cómo la geometría tipo D puede mejorar el rendimiento en el mundo real

Cuando la gente habla de tubos "mejorados", a menudo se refieren a una cosa: mayor coeficiente de transferencia de calor. Esa es sólo la mitad de la historia. La mejor pregunta es: ¿puede el tubo mantener una transferencia útil sin crear una penalización por caída de presión o convertirse en un imán contaminante?

Un bien diseñadoTubo de condensador redondo tipo Dpuede ayudar de varias maneras prácticas:

• Fomentar la turbulencia controlada: Las características internas sutiles pueden alterar las capas límite lo suficiente como para mejorar la transferencia de calor sin requerir caudales extremos.
• Reducir las “zonas muertas”: La geometría que promueve un flujo más uniforme puede reducir la acumulación local de depósitos que a menudo provoca picaduras y corrosión.
• Mejorar el comportamiento del condensado: En el lado de la condensación, las características de la superficie pueden influir en cómo se forman y drenan las películas de condensación, lo que puede mantener la transferencia de calor más estable.
• Equilibrando eficiencia y facilidad de limpieza: Si la mejora está diseñada teniendo en cuenta el mantenimiento, aún puede utilizar métodos de limpieza mecánicos comunes en lugar de herramientas especializadas.

Un matiz: "mejorado" no es automáticamente "mejor". Si su agua de refrigeración está sucia y su planta odia las paradas, un tubo que alcanza el máximo rendimiento sólo cuando está impecable puede ser una mala opción. El mejor tubo para usted es el que se mantiene dentro de las especificaciones durante más tiempo entre limpiezas, sin problemas.

Lista de verificación de selección

Antes de comprometerte con unTubo de condensador redondo tipo D, alinear las adquisiciones con la ingeniería y el mantenimiento. Utilice esta lista de verificación para que todos sean honestos (y ahórrese del dolor de "deberíamos haber preguntado eso antes").

• Tamaño y compatibilidad del tubo: Confirme que el diámetro exterior, el espesor de la pared y la longitud coincidan con el diseño de su condensador y la disposición de la placa de tubos.
• Método de expansión/rodamiento: Asegúrese de que el material del tubo y el rango de tolerancia sean adecuados para su método de instalación preferido (expansión mecánica, soldadura o híbrido).
• Condiciones de funcionamiento: La velocidad del agua, el rango de temperatura, la presión y cualquier programa de tratamiento químico deben declararse con anticipación.
• Enfoque de limpieza: Decida si utilizará cepillado mecánico, limpieza con esponja, limpieza química o una mezcla, y elija un tubo que lo soporte.
• Poniendo a prueba las expectativas: Pregunte sobre pruebas de corrientes parásitas, pruebas hidrostáticas, inspección dimensional y control de calidad de superficies.
• Trazabilidad: El seguimiento del número de calor y la certificación de materiales reducen el riesgo de fallas misteriosas en el futuro.

Si desea un proveedor que esté acostumbrado a los requisitos de condensadores del mundo real, le resultará útil trabajar con un fabricante que se centre específicamente en tubos de transferencia de calor.Tubos de transferencia de calor Sinupower Changshu Ltd.respalda proyectos de tubos de condensadores donde los compradores necesitan consistencia en el rendimiento y claridad en la documentación, para que sus equipos de mantenimiento y calidad no tengan que adivinar.

Conceptos básicos de la química del agua y los materiales

La geometría del tubo no puede salvarle de la elección incorrecta del material. La mayoría de las fallas en los tubos del condensador son química + depósitos + tiempo. Al evaluar unTubo de condensador redondo tipo D, habla de material con la misma seriedad que de dimensiones.

• Cobre y aleaciones de cobre.: A menudo elegido por su excelente conductividad térmica y uso comprobado del condensador. La selección depende de la química del agua (cloruros, amoníaco, sulfuros, etc.) y del riesgo de erosión.
• Aceros inoxidables: Fuerte resistencia a la corrosión en muchos entornos, aunque la conductividad es menor que la de las aleaciones de cobre. Una buena opción cuando la calidad del agua es agresiva o variable.
• Titanio: Resistencia a la corrosión superior (especialmente en agua de mar y entornos con alto contenido de cloruro). Costo más alto, pero las matemáticas del ciclo de vida pueden funcionar cuando las fallas son extremadamente costosas.

Consejo práctico: no simplifique demasiado el término "agua mala". Pregunte por el rango real del nivel de cloruro, las tendencias de la carga biológica y si su programa de tratamiento es estable. Si la calidad del agua varía estacionalmente, priorice la resiliencia y la facilidad de limpieza, no solo la eficiencia general.

Consejos de instalación y mantenimiento que protegen sus tubos

Incluso el mejorTubo de condensador redondo tipo Dpuede verse saboteado por una instalación apresurada o un mantenimiento inconsistente. Esto es lo que tiende a mantener el rendimiento estable y las tasas de falla bajas:

• Verifique la rectitud antes de la instalación.: La desalineación aumenta la tensión de expansión y puede crear microespacios en las juntas.
• Utilice los parámetros de expansión correctos: El enrollado excesivo puede adelgazar el tubo y acelerar el agrietamiento; Si no se enrolla lo suficiente, se corre el riesgo de sufrir fugas.
• Controlar la velocidad del lado del agua: El exceso de velocidad puede causar erosión, especialmente en las zonas de entrada y alrededor de los deflectores.
• Limpiar temprano, no tarde: Esperar hasta que el rendimiento colapse hace que la limpieza sea más dura y requiera más tiempo. Una limpieza ligera y frecuente suele ser más respetuosa con las superficies de los tubos.
• Seguimiento de la temperatura de aproximación y la caída de presión: La tendencia de estas dos métricas le ayuda a detectar patrones de contaminación antes de que se conviertan en paradas de emergencia.

Si su operación tiene problemas con las incrustaciones recurrentes, considere combinar tubos mejorados con una rutina de monitoreo disciplinada. La estabilidad del rendimiento es lo que los tubos mejorados a menudo se amortizan por sí solos, especialmente cuando la planta está ocupada y el tiempo de inactividad es el enemigo.

Tabla de decisión rápida

Utilice esta tabla para conectar su problema con un requisito de compra. Está diseñado para ser práctico: algo que puede pegar en una lista de verificación de compras interna.

Preguntas frecuentes

P1: ¿Es un tubo de condensador redondo tipo D un “reemplazo directo” para los tubos lisos estándar?
R: A menudo, sí, porque el formato redondo externo generalmente está diseñado para adaptarse a placas de tubos estándar y métodos de instalación comunes. Pero aún así debe verificar la tolerancia del diámetro exterior, el espesor de la pared, la guía de expansión y si el método de flujo/limpieza de su condensador coincide con el estilo de mejora del tubo.

P2: ¿Un tubo mejorado siempre aumentará la caída de presión?
R: No siempre. Algunos patrones de mejora están optimizados para mejorar la transferencia con sólo un cambio modesto en la caída de presión. La clave es solicitar al proveedor orientación sobre el rango operativo y compararla con la velocidad real del lado del agua y los límites de bombeo.

P3: ¿Cuál es el mayor error que cometen los compradores al cambiar a un tubo de condensador redondo tipo D?
R: Comprar basándose en una única afirmación de rendimiento sin comprobar la mantenibilidad. Si su equipo no puede limpiarlo de manera eficiente, puede perder rápidamente la ventaja teórica de la eficiencia. Siempre alinee la elección del tubo con su realidad de limpieza.

P4: ¿Cuántas veces debo mencionar las condiciones de operación al solicitar una cotización?
R: Más de lo que crees. Incluya el tipo de agua (dulce, salobre, agua de mar), rango de temperatura, velocidad objetivo, enfoque de tratamiento químico y cualquier contaminante conocido. Un tubo que es perfecto en una química del agua puede ser un dolor de cabeza en otra.

P5: ¿Pueden los tubos tipo D ayudar con fallas relacionadas con la vibración?
R: La geometría del tubo por sí sola no es una “cura” de la vibración, pero seleccionar las características correctas del tubo (rigidez, espesor de pared, compatibilidad con el espaciado de los soportes) además de una gestión correcta de la velocidad del flujo puede reducir el riesgo. Si la vibración es un problema conocido, trátelo como un problema de diseño y operación, no solo como un problema de tubo.

P6: ¿Qué debo pedirle a un fabricante para demostrar la calidad?
R: Solicite capacidad de inspección dimensional, controles de defectos de superficie y opciones de prueba, como pruebas de corrientes parásitas y pruebas de presión (según corresponda). Solicite también documentación rastreable para que pueda hacer coincidir los lotes de tubos con futuras inspecciones y registros de mantenimiento.

Conclusión final

A Tubo de condensador redondo tipo DVale la pena considerarlo cuando su objetivo no es solo "mejor transferencia de calor", sinomenos drama: menos sorpresas de rendimiento, menos paradas de emergencia y menos semanas en las que el mantenimiento se convierte en un tiroteo. Los proyectos más inteligentes comienzan por nombrar el problema real (incrustaciones, fugas, tiempo de inactividad, costo de bombeo) y luego eligen un diseño de tubo y un material que mantenga estable su condensador bajo la calidad del agua real y las limitaciones operativas.

Si está evaluando especificaciones, materiales o planificación de reemplazo,Tubos de transferencia de calor Sinupower Changshu Ltd.puede ayudarlo con orientación sobre productos y consistencia en la fabricación para que pueda tomar una decisión de la que su equipo de operaciones no se arrepienta seis meses después.

¿Listo para reducir el tiempo de inactividad del condensador y estabilizar el rendimiento?contáctanoshoy y cuéntenos sus condiciones operativas: nuestro equipo lo ayudará a encontrar la solución de tubo adecuada para su sistema.
