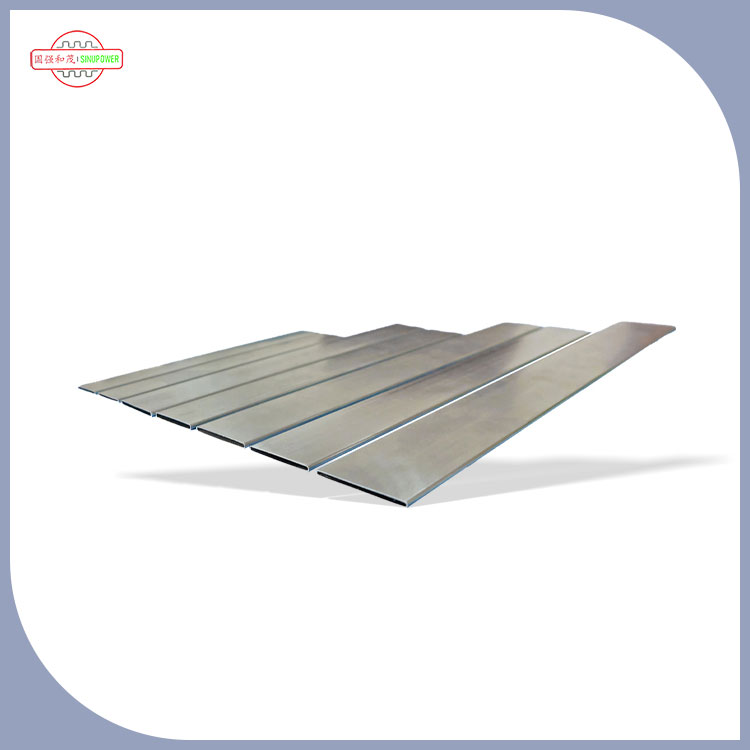

ElTubos B para radiador plegadojuega un papel central en llevar a cabo la circulación y transferencia de calor del medio de intercambio de calor central, mientras se adapta a las características estructurales del radiador plegable, teniendo en cuenta la eficiencia de transferencia de calor, la resistencia estructural y la adaptabilidad del ensamblaje. Es el soporte central para lograr la función de disipación de calor y su función específica se puede desmontar en las siguientes dimensiones clave:
1.Canal de circulación cerrado del medio de intercambio de calor central.
Como canal de flujo exclusivo para medios de refrigeración como agua, anticongelante de etilenglicol y aceite térmico, realiza la circulación direccional del medio dentro del radiador, evita fugas del medio y garantiza un funcionamiento estable del ciclo cerrado del sistema de disipación de calor. Es el "recipiente de transmisión" para la transferencia de calor desde el extremo de la fuente de calor al extremo de disipación de calor del radiador, y todos los comportamientos de transferencia de calor se basan en el flujo del medio dentro del tubo B.
2. Núcleo de intercambio y conducción eficiente de calor.
Por un lado, la pared del tubo B contacta directamente con los componentes de intercambio de calor o el medio de alta temperatura en el extremo de la fuente de calor, absorbiendo rápidamente el calor y conduciéndolo hacia el exterior de la pared del tubo; Por otro lado, el lado exterior de la pared del tubo está estrechamente unido a las aletas de disipación de calor del radiador plegable, transfiriendo el calor absorbido a las aletas y luego expandiendo el área de disipación de calor a través de las aletas para realizar la transferencia de calor por convección forzada con el aire, completando el proceso completo de transferencia de calor de "liberación de calor por transferencia de masa por absorción de calor". La conductividad térmica y la estructura de la pared del tubo determinan directamente la eficiencia básica de transferencia de calor del radiador.
3.Montaje y soporte estructural de estructuras plegables.
La característica principal de un radiador plegable es que las aletas están dispuestas de forma plegada para ahorrar espacio y aumentar la densidad. La forma de la sección transversal y las dimensiones estructurales del tubo B se adaptan específicamente a esta disposición plegable y pueden incrustarse con precisión en las ranuras reservadas o en los orificios de montaje de las aletas plegables, logrando un ensamblaje hermético entre los tubos y las aletas. Al mismo tiempo, como componente esquelético del núcleo del radiador, asume la función de soporte de las aletas y de la estructura general, resiste la presión media, la tensión del ensamblaje y el impacto de las vibraciones durante el uso, garantiza la estabilidad de la estructura plegable y evita la deformación del núcleo y la separación del tubo y las aletas.
4. Protección de sellado y cojinete de presión para garantizar la confiabilidad del sistema.
Durante el funcionamiento del sistema de enfriamiento, hay una cierta presión en el interior, y la tubería B debe tener la capacidad de soportar la presión correspondiente para resistir la presión interna generada por la circulación del medio y evitar rupturas y fugas de la pared de la tubería; Al mismo tiempo, el diseño del puerto del tubo B se adapta a la estructura de sellado de la cámara de agua/cubierta final del radiador, que coopera con las juntas y sellos para formar un sistema cerrado completo, evitando fugas del medio y adaptándose a las necesidades de operación estable a largo plazo del radiador plegable bajo diferentes condiciones de trabajo (como equipos industriales, baterías de nueva energía, disipación de calor electrónica, etc.).
Optimice la resistencia al flujo y la uniformidad de la transferencia de calor.
El diámetro interior, el perfil de la sección transversal y el diseño del canal de flujo del tubo B se han optimizado para reducir la resistencia al flujo y el consumo de energía de la bomba de circulación, al tiempo que se garantiza un caudal medio. Al mismo tiempo, el medio fluye uniformemente dentro del tubo, evitando una transferencia de calor desigual causada por una velocidad del flujo local demasiado rápida o demasiado lenta. Combinado con la disposición de alta densidad de las aletas plegadas, la distribución de temperatura en el área de transferencia de calor de todo el núcleo del radiador es más equilibrada, mejorando la consistencia del efecto general de disipación de calor.
Además, en respuesta a los requisitos livianos y compactos de los radiadores plegables, los tubos B generalmente están hechos de materiales de intercambio de calor eficientes y de paredes delgadas (como aleaciones de aluminio y aleaciones de cobre), que pueden garantizar la transferencia de calor y la capacidad de soportar presión al tiempo que reducen el peso total del radiador. Esto está en línea con el objetivo de diseño de "pequeño volumen, alta potencia de disipación de calor" de las estructuras plegables y es un componente central clave para que los radiadores plegables logren una disipación de calor eficiente, compacta y confiable.
