Tubería tipo B, componente de núcleo de radiador plegado con precisión

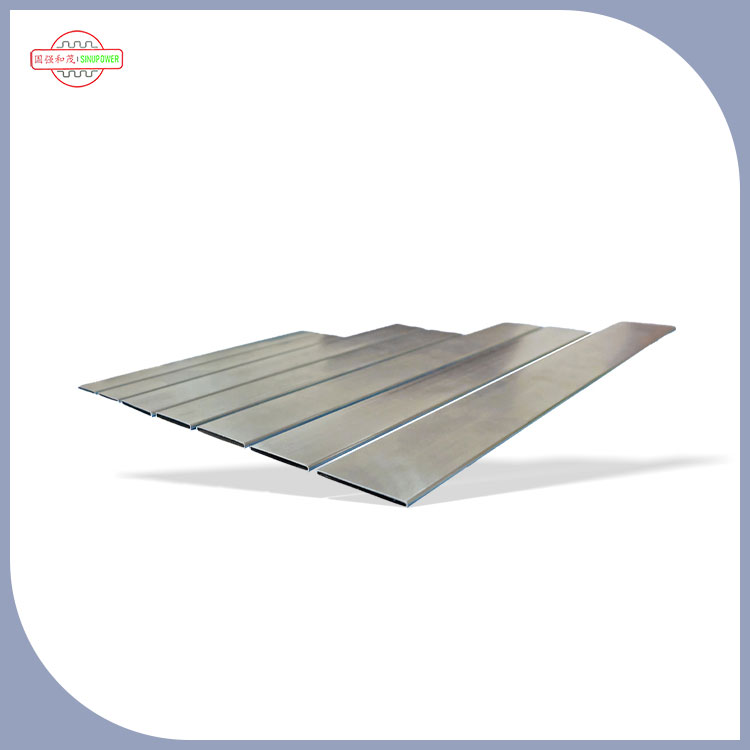

Sinupoweres un profesionalFabricantede componentes térmicos de aluminio de precisión. NuestroTubería tipo B, componente de núcleo de radiador plegado con precisiónes un tubo de aluminio extruido de múltiples puertos diseñado específicamente para núcleos de radiadores plegados en sistemas de intercambio de calor industriales y automotrices. La distintiva sección transversal "B" no es meramente estética: es una geometría funcional que aumenta la superficie disponible para la transferencia de calor dentro de un espacio limitado, crea turbulencia controlada en el flujo de refrigerante y permite un empaque del radiador más compacto. Como componente central del conjunto del radiador plegado, estos tubos son responsables del intercambio de calor primario entre el refrigerante del motor y el aire circundante. Su diseño influye directamente en la eficiencia del radiador, el peso y el rendimiento general del vehículo. Sinupower produce estos tubos B con extrusión de precisión y control de proceso interno, lo que garantiza una geometría consistente y un rendimiento térmico confiable en cada lote de producción.

Función del componente principal: por qué los tubos B definen el rendimiento del radiador

Tubería tipo B, componente de núcleo de radiador plegado con precisiónSirve como superficie principal de intercambio de calor dentro del núcleo del radiador plegado. El perfil en forma de B ofrece tres ventajas funcionales críticas:

Integración del núcleo del radiador plegado

• Los tubos B se apilan en paralelo entre capas de aletas plegadas, formando el núcleo completo del radiador.
• El refrigerante fluye a través del interior de múltiples puertos de cada tubo B, mientras que el aire pasa a través de las superficies exteriores de las aletas.
• La superficie extendida del tubo B y los patrones de flujo turbulento permiten que el núcleo alcance la capacidad de enfriamiento objetivo con menos tubos y menos volumen general del núcleo.
• Este enfoque de integración reduce el consumo de material y el peso del radiador mientras mantiene o mejora el rendimiento térmico.

Principios de diseño: la ciencia detrás de la forma de B

El perfil en forma de B es el resultado de la dinámica de fluidos aplicada y la ingeniería de transferencia de calor. Los principios clave de diseño incluyen:

Geometría interna multipuerto

• El tubo B no es un único canal hueco, sino que presenta múltiples puertos internos divididos por redes longitudinales.
• Estos puertos aumentan la superficie interna en contacto con el refrigerante, mejorando la transferencia de calor del fluido a la pared del tubo.
• El diseño de puertos múltiples también mejora la resistencia estructural, permitiendo paredes más delgadas y una mayor reducción de peso.

Generación de turbulencia controlada

• La forma del perfil B crea puntos de separación y reconexión del flujo a medida que el refrigerante pasa a través del tubo.
• Esta turbulencia controlada altera la capa límite térmica, que es la principal resistencia a la transferencia de calor en el flujo laminar.
• La mezcla mejorada pone en contacto el refrigerante más caliente del flujo central con la pared del tubo, mejorando el coeficiente general de transferencia de calor.

Relación superficie-volumen optimizada

• La forma de B maximiza la superficie externa por unidad de área de flujo transversal.
• Esto significa que hay más superficie del tubo expuesta a la corriente de aire para un caudal de refrigerante determinado.
• El resultado es una mayor capacidad de rechazo de calor por tubo, lo que permite radiadores más pequeños y ligeros.

Tubo B frente a tubo redondo tradicional: comparación de componentes principales

Tubería tipo B, componente de núcleo de radiador plegado con precisiónSe diferencia fundamentalmente del tubo redondo tradicional en varios aspectos clave:

Proceso de fabricación: precisión desde la bobina hasta el componente central

Sinupower produceTubería tipo B, componente de núcleo de radiador plegado con precisióna través de una secuencia de fabricación estrictamente controlada:

Capacidad del equipo

• Sinupower opera más de 90 tipos de equipos y herramientas, incluidas líneas de producción de soldadura, sierras, punzonadoras, trefiladoras, hornos de recocido y grúas.
• Esta capacidad de equipo interno permite el control del proceso de extremo a extremo, desde la materia prima hasta el tubo terminado.
• Todos los procesos se realizan bajo la supervisión del sistema de gestión de calidad IATF 16949.

Aplicaciones: donde los tubos B ofrecen valor fundamental

Sistemas de refrigeración automotrices

• Radiadores de refrigeración del motor: turismos, SUV, camiones ligeros
• Radiadores para vehículos comerciales: autobuses, camiones pesados, equipos todo terreno
• Enfriadores de aire de carga: motores turboalimentados y sobrealimentados
• Enfriadores de aceite: refrigeración del aceite de la transmisión y del motor

HVAC y sistemas estacionarios

• Condensadores de aire acondicionado comercial
• Sistemas de refrigeración de centrales eléctricas
• Intercambiadores de calor industriales
• Construcción de unidades de tratamiento de aire HVAC

Gestión térmica del vehículo eléctrico

• Placas de refrigeración de baterías e intercambiadores de calor.
• Sistemas de refrigeración para electrónica de potencia.
• Condensadores y evaporadores de bombas de calor

Personalización: componente principal adaptado al diseño de su radiador

Sinupower diseña, fabrica y procesaTubería tipo B, componente de núcleo de radiador plegado con precisiónSegún dibujos o muestras del cliente. Nuestro enfoque de control lean cubre todas las etapas:

• Dimensiones del perfil:Ancho, alto y espesor de pared del tubo adaptados a su diseño central.
• Selección de aleación:AA3003, AA3102 o aleaciones personalizadas según los requisitos de rendimiento.
• Configuración multipuerto:Recuento de puertos internos y geometría optimizados para sus objetivos de flujo de refrigerante y caída de presión.
• Longitud:Corte según las dimensiones de montaje especificadas.
• Tratamiento superficial:Recubrimiento de conversión, escamas de zinc o acabados anodizados para una mayor protección contra la corrosión.
• Acabado final:Extremos desbarbados, biselados o expandidos para montaje de placa de cabecera.

Control eficiente en toda la cadena de valor

• Obtención de materia prima de fundiciones certificadas ISO 14001 con trazabilidad total
• Control de proceso desde la extrusión hasta la inspección final.
• Gestión de la calidad en todo el personal, equipos, procesos y sistemas de soporte.
• Entrega a tiempo con documentación de inspección completa.

Calidad y certificaciones: estándares de fabricación verificados

Los procesos de fabricación de Sinupower paraTubería tipo B, componente de núcleo de radiador plegado con precisiónoperar bajo los siguientes sistemas certificados:

📋 Copias completas del certificado disponibles previa solicitud.

Asociaciones y cadena de suministro

Sinupower ha establecido buenas y permanentes relaciones de cooperación con reconocidos líderes de la industria:

• sanhua– Fabricante mundial de componentes HVAC&R
• danfoss– Proveedor de soluciones de refrigeración y calefacción.
• Pankl– Especialista en sistemas térmicos y transmisiones de alto rendimiento.

Embalaje:Cajas de madera con papel antioxidante VCI, tapas de plástico, flejes de acero. FOB Shanghai o Ningbo; EXW disponible.

Sostenibilidad

• Energía:La tecnología de quemadores regenerativos reduce el consumo de gas en un 18%.
• Reciclaje:98 % de utilización del material: toda la chatarra se devolvió a recicladores certificados.
• Agua:El enjuague de circuito cerrado reduce el uso de agua en un 40 %, sin descarga de metales pesados.
• Cumplimiento:Cumple con RoHS y REACH.
• Eficiencia de materiales:El diseño de tubo B utiliza menos aluminio por unidad de capacidad de enfriamiento que los diseños tradicionales.

Preguntas frecuentes sobre los tubos B

Póngase en contacto con Sinupower: su socio en soluciones de componentes principales

Sinupower cumpleTubería tipo B, componente de núcleo de radiador plegado con precisiónque permite a los fabricantes de radiadores lograr un rendimiento térmico superior en diseños compactos y livianos. Invitamos a los OEM, proveedores de primer nivel y fabricantes de radiadores a contactarnos para obtener muestras, hojas de datos técnicos o una revisión colaborativa del diseño.
