Resumen del artículo

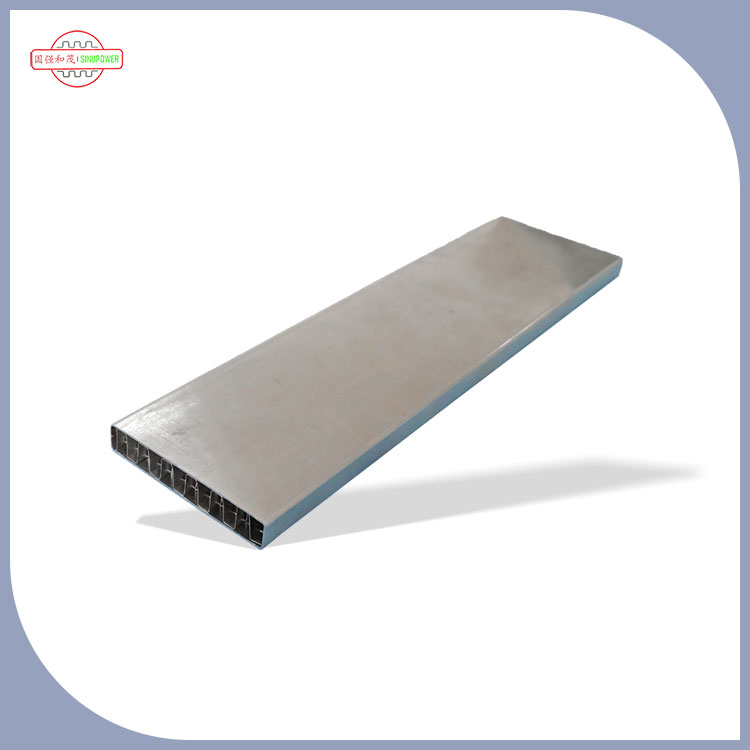

Tubos rectangularesestán apareciendo en intercambiadores de calor y sistemas térmicos más modernos por una sencilla razón: pueden ofrecer un sólido rendimiento de transferencia de calor en espacios reducidos y, al mismo tiempo, ayudan a los ingenieros a controlar el flujo de aire, la caída de presión y la geometría del serpentín. Este artículo desglosa dónde tienen sentido los tubos rectangulares, qué puntos débiles solucionan (y cuáles no), cómo especificarlos correctamente y qué controles de calidad debe exigir para evitar sorpresas costosas. También obtendrá una tabla comparativa práctica, listas de verificación de selección y una sección de preguntas frecuentes que puede compartir con su equipo.
Si está comprando tubos para intercambiadores de calor, es probable que no le estén quitando el sueño los “tubos” en general; le está quitando el sueño lo que los tubos pueden romper: objetivos de rendimiento, rendimiento del ensamblaje y cronogramas de entrega. Estos son los puntos débiles que aparecen una y otra vez:
Los tubos rectangulares no solucionarán mágicamente todos estos problemas, pero cuando se eligen para el trabajo correcto (y se especifican adecuadamente) pueden reducir varios problemas a la vez.
Los tubos rectangulares cambian la geometría del canal de flujo y la forma en que el tubo interactúa con aletas o placas. Eso suena académico hasta que ves los efectos prácticos:
En resumen: el perfil le ofrece otra palanca para tirar cuando los tubos redondos no pueden ofrecer la combinación de compacidad, ajuste de ensamblaje y rendimiento térmico que necesita.
Los tubos rectangulares son especialmente atractivos cuando el diseño es limitado o cuando el lado del aire es el verdadero cuello de botella. Los casos de uso comunes incluyen:
Consejo: si su equipo de diseño sigue peleando con "necesitamos más capacidad pero no podemos hacer crecer la bobina", aquí es donde los perfiles rectangulares suelen entrar en la conversación.
Hagamos que la decisión sea práctica. Aquí hay una tabla comparativa que las adquisiciones y la ingeniería pueden utilizar en la etapa inicial:
| Factor de decisión | Tubos rectangulares | Tubos redondos |
|---|---|---|
| Utilización del espacio | A menudo es fuerte en diseños compactos; fácil de apilar en ciertas geometrías | Fiable, pero puede desperdiciar espacio en sobres rectangulares estrechos |
| Potencial de interfaz de aleta | Los lados planos pueden ayudar a lograr un contacto constante cuando se combinan con el diseño de las aletas. | Normas comunes; herramientas de aleta ampliamente disponibles |
| Alineación del conjunto | El perfil puede reducir la rotación y mejorar el posicionamiento repetible | La rotación no está inherentemente limitada a menos que los accesorios la obliguen |
| Disponibilidad de la cadena de suministro | Mejor con fabricantes especializados; garantizar la capacidad y las tolerancias | Amplia disponibilidad; muchos proveedores |
| Sensibilidad de especificación | Más alto: pequeños cambios en las esquinas, los radios o la pared pueden ser más importantes | Más bajo: los estándares y la intercambiabilidad son comunes |
| Previsibilidad de costos | Puede ser competitivo en volumen; Depende de la aleación, el proceso y las tolerancias. | A menudo predecible debido a la escala del producto |
Cuando un sistema tiene un rendimiento deficiente, los equipos suelen culpar primero a la “forma del tubo”. En realidad, el rendimiento depende de un puñado de variables que puedes controlar. Si está evaluando tubos rectangulares, concéntrese en estos:
Los mejores proyectos tratan los Tubos Rectangulares como parte de un sistema: tubo + aleta + método de unión + condiciones de operación. De ahí vienen las victorias.
La mayoría de los problemas de abastecimiento ocurren porque las especificaciones del tubo son “lo suficientemente cercanas” para cotizar, pero no lo suficientemente precisas para la producción. Utilice esta lista de verificación para evitar nuevas cotizaciones, retrasos y discrepancias:
Consejo de adquisiciones: solicite a ingeniería que le proporcione una lista de elementos "críticos para el ensamblaje". Si una tolerancia afecta la inserción de las aletas, los espacios de soldadura fuerte o el ajuste del accesorio, pertenece a las especificaciones de compra, no a los dibujos internos.
Los tubos rectangulares se utilizan a menudo cuando la precisión y la repetibilidad son importantes. Estos son los controles de calidad que lo protegen de paradas de línea y fallas por fugas:
Si su proyecto tiene un alto costo de fracaso (refrigerantes, medios peligrosos, instalaciones de difícil acceso), trate la documentación de calidad como un requisito, no como algo que “es bueno tener”.
Incluso si los tubos rectangulares son perfectos sobre el papel, un proyecto aún puede fracasar debido a la fricción en la cadena de suministro. Algunas formas prácticas de reducir el riesgo:
La coherencia importa más que la perfección. Un tubo que es “perfecto” en un lote y ligeramente diferente en el siguiente es peor que un tubo que se encuentra consistentemente dentro de una ventana de tolerancia bien definida.
Si está comprando tubos rectangulares para aplicaciones de transferencia de calor, trabajar con un fabricante que entiende de ensamblajes térmicos le hace la vida más fácil, porque sabe lo que realmente sale mal en la producción: ajuste de las aletas, consistencia de la soldadura fuerte, desviación dimensional, deformación durante el tránsito y lagunas en la documentación.
Tubos de transferencia de calor Sinupower Changshu Ltd.se centra en soluciones de tubos de transferencia de calor, incluidos tubos rectangulares diseñados para equipos térmicos y aplicaciones tipo bobina. La ventaja de asociarse con un proveedor especializado no es solo “puede lograrlo”, sino “puede mantenerlo consistente” a lo largo de los ciclos de producción, al mismo tiempo que cumple con sus especificaciones, expectativas de inspección y ritmo de entrega.
Tráigales sus planos, condiciones operativas y restricciones de ensamblaje (especialmente tolerancias que afectan la inserción y unión de las aletas). Cuanto más claros sean los requisitos funcionales, más rápido podrá converger hacia un diseño de tubo estable que no sorprenda a su equipo de producción más adelante.
P: ¿Los tubos rectangulares son siempre más eficientes que los tubos redondos?
R: No automáticamente. El rendimiento depende del diseño completo: flujo de aire, geometría de las aletas, flujo interno, espesor de la pared y calidad de la unión. Los tubos rectangulares pueden ser una buena opción cuando necesita diseños compactos o un mejor control de la alineación del ensamblaje.
P: ¿Cuál es el mayor error de abastecimiento con los tubos rectangulares?
R: Tolerancias vagas. Si no se definen el ancho/alto, la torsión, los detalles de las esquinas o la condición de la superficie, puede obtener tubos que “cumplen la cotización” pero fallan en el ensamblaje.
P: ¿Los tubos rectangulares aumentan la caída de presión?
R: Pueden hacerlo, dependiendo de la geometría interna y las condiciones de flujo. El diseño correcto puede equilibrar la caída de presión y la transferencia de calor, pero se deben evaluar los objetivos del sistema (potencia del ventilador o potencia de la bomba) en lugar de adivinar basándose únicamente en la forma.
P: ¿Qué debo decirle a un proveedor para evitar problemas de soldadura fuerte o unión?
R: Comparta el método de unión (soldadura fuerte, expansión mecánica, etc.), la limpieza de la superficie requerida y cualquier dimensión crítica que afecte el control de la separación. La confiabilidad de la unión suele ser más sensible a la limpieza y la coherencia de lo que esperan los equipos.
P: ¿Cómo sé si mi aplicación es adecuada para tubos rectangulares?
R: Si tiene limitaciones de espacio, lucha con la consistencia del contacto de las aletas o intenta reducir la variabilidad del ensamblaje, vale la pena evaluar los tubos rectangulares. El mejor paso siguiente es comparar prototipos o resultados de simulación utilizando la geometría real de su bobina.
Si está evaluando tubos rectangulares para un nuevo diseño de intercambiador de calor, o está intentando reparar un serpentín existente que tiene un rendimiento deficiente, no apueste por especificaciones "lo suficientemente cercanas". Traiga sus dimensiones, tolerancias, condiciones de trabajo y método de unión a la mesa y alinéelos en un diseño de tubo que su línea de producción pueda ejecutar de manera consistente.
¿Quiere un proceso de cotización más rápido y limpio y menos sorpresas en las versiones de prueba?contáctanosy comparta los detalles de su dibujo y aplicación: su yo futuro (y su equipo de producción) se lo agradecerán.
