Abstracto
Cuando un condensador tiene un rendimiento deficiente, los síntomas parecen familiares: mayor consumo de energía, temperaturas de salida inestables, limpieza frecuente, fugas prematuras y el tipo de ruido de vibración que sigue apareciendo en el peor momento posible. ATubo de condensador redondo tipo DA menudo se elige en construcciones de condensadores compactos porque ayuda a equilibrar tres necesidades en competencia: utilización de la superficie de transferencia de calor, estabilidad del flujo y robustez mecánica en un espacio limitado. En este artículo, analizo lo que normalmente sale mal en los condensadores del mundo real, lo que generalmente significa la intención de diseño "tipo D + redondo", qué especificar para evitar errores de abastecimiento y cómo pensar en la durabilidad (corrosión, incrustaciones, vibración) antes de que el tubo llegue a su taller.
Tabla de contenido
- Esquema de un vistazo
- ¿Qué problemas están tratando de resolver los compradores?
- ¿Qué es un tubo de condensador redondo tipo D en la práctica?
- ¿Dónde encaja mejor en los sistemas de condensadores?
- Qué especificar para que el rendimiento coincida con el dibujo
- Cómo pensar en la corrosión, las incrustaciones y las vibraciones
- Preguntas de proveedores que evitan costosos retrabajos
- Tabla de selección y resolución de problemas
- Preguntas frecuentes
- Pensamientos finales
Esquema de un vistazo
- Primero:Identifique el punto débil (espacio, caída de presión, vibración, corrosión, suciedad o rendimiento del ensamblaje).
- Entonces:confirme qué significa “tipo D” para su construcción (perfil, forma final, interfaz de tubo a cabezal o geometría de empaque).
- Próximo:bloquee las especificaciones que generan resultados reales (dimensiones, tolerancia, aleación/material, limpieza, método de prueba).
- Finalmente:alinearse con un proveedor que pueda demostrar coherencia a través de registros de inspección y controles de procesos, no solo una página de catálogo.
¿Qué problemas están tratando de resolver los compradores?
La mayoría de la gente no va a comprar unTubo de condensador redondo tipo Dporque suena genial. Lo hacen porque algo les duele: generalmente el costo, el tiempo de actividad o ambos. Estos son los puntos débiles que veo con más frecuencia cuando los equipos evalúan las opciones de tubos para el funcionamiento del condensador:
- El espacio es reducido:el área de bobinas está limitada, pero los objetivos de capacidad siguen siendo los mismos.
- La caída de presión está aumentando:Las bombas/ventiladores trabajan más y el consumo de energía aumenta.
- Incrustaciones y descamaciones:El rendimiento parece bueno en la puesta en marcha, luego decae después de semanas o meses.
- Fatiga por vibración:Los soportes de tubo son “suficientemente buenos” hasta que aparece resonancia bajo ciertas cargas.
- Sorpresas de corrosión:Los sistemas de metales mixtos, los cambios en la química del agua o los ambientes costeros acortan la vida.
- Problemas de rendimiento del ensamblaje:La pequeña desviación dimensional causa defectos de soldadura, fugas o retrabajo.
- Volatilidad en el plazo de entrega:necesita un suministro predecible y una calidad repetible, no un lote único que parezca perfecto.
La mejor elección de tubo es la que reduce su perfil de riesgo.para sus condiciones operativas reales. Es por eso que deberíamos hablar de lo que suele implicar el "tipo D" antes de hablar de "mejor transferencia de calor".

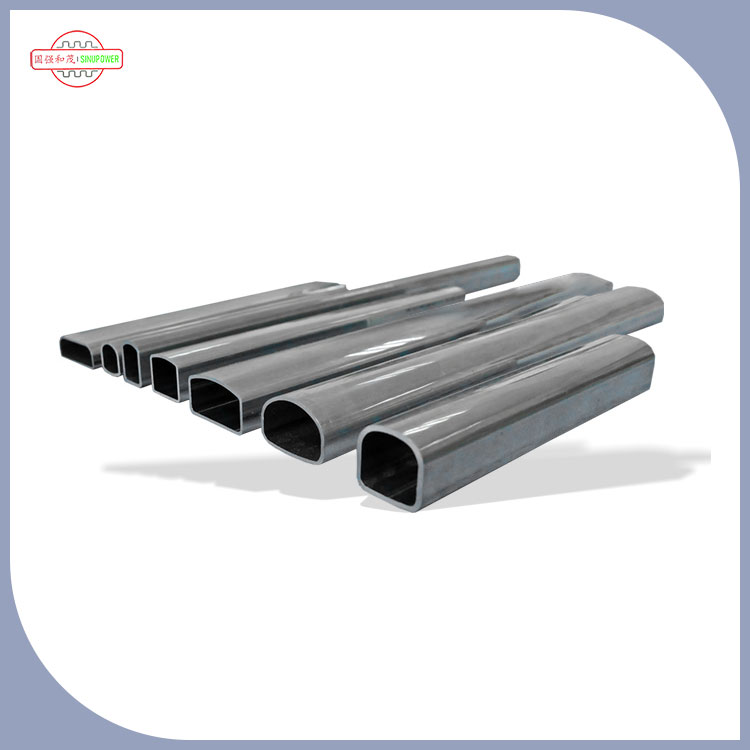

¿Qué es un tubo de condensador redondo tipo D en la práctica?
La denominación puede resultar confusa, porque el “tipo D” se utiliza de forma diferente en todas las industrias. En muchas construcciones de condensadores, el "tipo D" a menudo indica una elección de geometría o interfaz destinada a mejorar el empaque, el contacto o la estabilidad del ensamblaje, al tiempo que mantiene el comportamiento del flujo más cerca de lo que se esperaría de un pasaje redondo.
Mi definición práctica: A Tubo de condensador redondo tipo DPor lo general, está diseñado para mantener el flujo de fluido fluido (un beneficio clave de las rutas de flujo redondas) al tiempo que introduce una característica plana o indexada controlada (la intención "D") que ayuda con la ubicación, el espaciado, la unión del tubo al cabezal o la utilización del área de contacto, especialmente en bobinas compactas.
¿Por qué importa eso? Porque muchos problemas de "rendimiento" en los condensadores no son causados por la teoría de la transferencia de calor, sino por variaciones de fabricación y condiciones de campo. Un tubo que sea más fácil de colocar, más fácil de unir y menos sensible a acumulaciones de dimensiones menores puede valer más que una pequeña ganancia teórica de eficiencia.
Si está evaluando este tipo de tubo, no se limite a preguntar: "¿Es redondo?". Preguntar:¿Qué parte de mi construcción se vuelve más estable o más repetible debido a la intención del diseño tipo D?
¿Dónde encaja mejor en los sistemas de condensadores?
En aplicaciones de condensadores en instalaciones industriales y sistemas HVAC, la elección del tubo suele ser un acto de equilibrio entre el área de transferencia de calor, la distribución del flujo y la resiliencia mecánica. ATubo de condensador redondo tipo DA menudo se elige cuando:
- Necesitas compacidad:un empaque de bobina más ajustado o una alineación de tubos más predecible ayudan a alcanzar los objetivos de capacidad en el mismo sobre.
- Quieres un comportamiento de flujo estable:Los caminos de flujo redondos pueden ayudar a minimizar las penalizaciones de presión abruptas en comparación con canales de formas más agresivas.
- Su proceso de unión necesita repetibilidad:una característica de perfil consistente puede reducir la variabilidad del ensamblaje.
- Las condiciones de funcionamiento oscilan:La vibración, los ciclos de temperatura y las cargas intermitentes recompensan la geometría mecánicamente estable.
Una comprobación más de la realidad: si su condensador funciona con una distribución inconsistente (puntos calientes, temperaturas de salida desiguales), puede perder mucho más rendimiento debido a una mala distribución del que jamás obtendrá con una forma de tubo "optimizada". Por lo tanto, trate la selección de tubos como parte de un sistema: cabezales, soportes, contacto de las aletas, calidad de la unión y estrategia de limpieza.
Qué especificar para que el rendimiento coincida con el dibujo
Aquí está la trampa que he visto demasiadas veces: el dibujo está “completo”, pero no controla los detalles que realmente gobiernan el riesgo de fugas, la caída de presión y el rendimiento del ensamblaje. Si quieres unTubo de condensador redondo tipo DPara comportarse consistentemente lote a lote, estos son los elementos de especificación que valen la pena.
Especificaciones básicas para bloquear
- Diámetro exterior y espesor de pared:Incluye tolerancia y método de medición.
- Longitud y calidad de corte:límites de rebabas, escuadra y requisitos de condiciones finales.
- Material/aleación:coincide con el entorno de corrosión y el proceso de unión.
- Estado y limpieza de la superficie:controlar aceites, astillas, polvo; definir defectos superficiales aceptables.
- Prueba de presión/fuga:especifique la presión de prueba, el medio (aire/agua), el tiempo de retención y los criterios de aceptación.
- Estabilidad dimensional después del conformado/unión:Si los tubos están preformados o trabajados en los extremos, especifique verificaciones posteriores al proceso.
Si realiza compras internacionales, también es inteligente especificarembalaje y manipulaciónrequisitos. Los tubos del condensador pueden dañarse por impactos aparentemente menores: abolladuras, ovalización, superficies rayadas y contaminación. Es posible que esos defectos no aparezcan hasta la unión o las pruebas de presión, cuando el retrabajo es mucho más costoso.
Cómo pensar en la corrosión, las incrustaciones y las vibraciones
"Duradero" no es un atributo único. Para los tubos de condensador, la durabilidad suele ser el producto dequímica(resistencia a la corrosión),física(vibración y fatiga), yoperaciones(incrustaciones y limpieza). Así es como lo desglosaría al decidir si unTubo de condensador redondo tipo Des el movimiento correcto.
Corrosión
- La química del agua importa:Los programas de nivel de cloruro, pH, oxígeno disuelto y biocidas cambian el comportamiento de la corrosión.
- Sistemas mixtos de metales:Los pares galvánicos pueden acelerar silenciosamente el daño si no se aíslan o se tratan.
- Protección de superficies:Los revestimientos o estrategias de revestimiento pueden ayudar, pero solo si su método de limpieza no los elimina.
Incrustaciones y descamaciones
- Espere una caída del rendimiento:incorpore acceso de limpieza y elija especificaciones de tubo que toleren su enfoque de limpieza.
- Compensación de velocidad:una mayor velocidad puede reducir los depósitos pero puede aumentar la erosión o la energía de bombeo.
- Realidad del mantenimiento:Si su equipo sólo puede limpiar dos veces al año, elija un diseño que se mantenga estable entre limpiezas.
Vibración y fatiga
- Estrategia de soporte:La geometría del tubo puede ayudar, pero los soportes y el espaciado a menudo deciden la vida final a la fatiga.
- Ciclos térmicos:La expansión/contracción repetida puede hacer que las juntas se aflojen si las tolerancias varían.
- Riesgo de resonancia:Si su equipo tiene bandas de vibración conocidas, verifique temprano el tubo/soporte las frecuencias naturales.
Si está comprando para tener tiempo de actividad, solicite evidencia de coherencia. Por ejemplo,Tubos de transferencia de calor Sinupower Changshu Ltd., al igual que muchos fabricantes serios en esta categoría, posiciona este tipo de tubo en torno a un servicio confiable de transferencia de calor y un comportamiento de flujo estable; su trabajo es hacer que esas afirmaciones sean “reales” vinculándolas a criterios de aceptación mensurables en su orden de compra y plan de inspección.
Preguntas de proveedores que evitan costosos retrabajos
Si tuviera que elegir un cambio de mentalidad para los compradores, sería el siguiente: no evalúen simplemente el tubo, evalúen elprocesoeso hace el tubo. Cuando estás obteniendo unTubo de condensador redondo tipo D, estas preguntas son las que tienden a exponer el riesgo de manera temprana:
- ¿Cómo se controla la desviación dimensional entre lotes?Pregunte qué se mide, con qué frecuencia y qué sucede cuando no cumple con las especificaciones.
- ¿Qué significa “limpio” en su fábrica?Pregunte sobre la eliminación de virutas, el control de aceite y el embalaje después de la inspección final.
- ¿Qué prueba es estándar y cuál es opcional?Prueba de presión, corrientes de Foucault (si corresponde), clasificación visual, controles de dureza: hágalo explícito.
- ¿Pueden proporcionar registros de inspección con los envíos?Si la respuesta es vaga, trátela como una señal.
- ¿Cómo se evitan daños por manipulación durante el transporte?Las abolladuras y los rayones pueden convertirse en fugas y desechos.
- ¿Cuál es su práctica de control de cambios?Los cambios en el origen del material o en las herramientas deben comunicarse antes de que llegue el envío.
Los buenos proveedores no se sentirán ofendidos por estas preguntas. Se sentirán aliviados de que hable en serio, porque los clientes serios reducen los malentendidos y la lucha contra incendios de emergencia.
Tabla de selección y resolución de problemas
Utilice esta tabla como un “mapa del comprador” rápido para relacionar los problemas comunes del condensador con lo que debe especificar o verificar al elegir unTubo de condensador redondo tipo D.
| Punto débil del comprador | ¿Qué suele causarlo? | Qué especificar/verificar | Que tener en cuenta |
|---|---|---|---|
| La capacidad cae con el tiempo | Incrustaciones, incrustaciones, acceso deficiente para la limpieza. | Compatibilidad del método de limpieza; condición de la superficie; supuestos de intervalo de mantenimiento | La limpieza agresiva puede dañar revestimientos o juntas. |
| Caída de presión alta | Restricción de flujo, mala distribución, superficies internas rugosas. | Intención de la ruta de flujo; tolerancia dimensional; limpieza interna | Los “pequeños” cambios de tolerancia pueden convertirse en grandes penalizaciones para el sistema. |
| Fallos de fugas después de unirse | Poner fin a los problemas de calidad, la contaminación y la falta de coincidencia con la interfaz del encabezado | Límites de escuadra/rebabas de corte; estándar de limpieza; plan de prueba de fugas | La contaminación a menudo se esconde hasta la prueba de presión final. |
| Ruido de vibración/grietas por fatiga | Espaciado de soporte, resonancia, tensión de ciclo térmico. | Estrategia de apoyo; selección de materiales; Estabilidad dimensional después del conformado. | No trate la geometría del tubo como un sustituto de los soportes adecuados |
| Corrosión y reemplazo temprano | Química del agua, metales mixtos, exposición al medio ambiente. | Elección de material/aleación; estrategia de aislamiento; tolerancia a la corrosión | Las opciones de materiales de “talla única” rara vez sobreviven en sitios hostiles |
| Bajo rendimiento de montaje | Inconsistencia de lotes, daños por manipulación, criterios de aceptación poco claros | Registros de inspección; embalaje; límites de defectos; expectativas de control de cambios | Los costos de retrabajo a menudo superan las diferencias de precios de los tubos. |
Preguntas frecuentes
¿Un tubo de condensador redondo tipo D es solo para una industria?
No necesariamente. El mismo concepto de tubo puede aplicarse en cualquier lugar: condensadores compactos y material de unión estable. Lo que cambia es la especificación: el material, la tolerancia y las pruebas deben coincidir con sus condiciones operativas (temperatura, química del fluido, perfil de vibración, método de limpieza).
¿Qué debo priorizar primero: la transferencia de calor o la confiabilidad?
En la mayoría de las instalaciones reales, gana la fiabilidad. Un tubo ligeramente “menos óptimo” que mantiene el rendimiento durante meses con una limpieza predecible y menos fugas a menudo produce mejores resultados de costos totales que un diseño que comienza fuerte pero se degrada rápidamente o complica el ensamblaje.
¿Cómo evito solicitar una interpretación “tipo D” incorrecta?
Trate el "tipo D" como una bandera para aclarar la geometría y los detalles de la interfaz. Confirme la intención de la sección transversal, las condiciones finales y cómo el tubo se acopla con los cabezales y soportes. Agregue bocetos, tolerancias y puntos de inspección a sus documentos de compra para que no haya ambigüedades.
¿Necesito controles de calidad especiales para estos tubos?
Si el condensador es crítico, sí. Como mínimo, defina controles dimensionales, requisitos de limpieza y un método de prueba de fugas/presión. Para sistemas de mayor riesgo, exija registros de inspección de lotes y límites claros de defectos (abolladuras, rayones, ovalidades, rebabas).
¿Cuál es la forma más rápida de reducir el riesgo de fugas?
Controle la calidad final, la limpieza y la manipulación/embalaje. Muchas fugas comienzan como problemas pequeños (rebabas, contaminación o abolladuras por manipulación) que solo se revelan durante la unión o las pruebas de presión de última etapa.
Pensamientos finales
A Tubo de condensador redondo tipo Dpuede ser una respuesta inteligente cuando está luchando contra limitaciones de espacio, caída de presión o problemas de rendimiento del ensamblaje, especialmente cuando su equipo necesita un tubo que se comporte de manera predecible bajo estrés operativo real. La clave es comprar elbienversión de “tipo D” para la arquitectura de su condensador y luego respaldela con las especificaciones y la disciplina de inspección que mantienen el rendimiento constante en todos los envíos.
Si está planeando construir un nuevo condensador o reemplazar tubos en un sistema existente,Tubos de transferencia de calor Sinupower Changshu Ltd.puede ayudarle con opciones de productos y conocimientos de fabricación adaptados al servicio de condensadores. Comparta sus condiciones operativas, capacidad objetivo y dimensiones clave, y lo ayudaremos a seleccionar una especificación de tubo que se ajuste a sus limitaciones. ¿Listo para seguir adelante?Contáctenos para analizar su proyecto y obtener una cotización que se ajuste a sus requisitos del mundo real.
