Abstracto:Este completo artículo explora laTubo de cabeza para condensador de flujo paralelo, que detalla las especificaciones del producto, aplicaciones y orientación operativa. La discusión enfatiza aspectos técnicos clave, preguntas comunes de mantenimiento y conocimientos profesionales sobre cómo optimizar el rendimiento del condensador. Al comprender el diseño, la selección de materiales y las técnicas de instalación, los profesionales industriales pueden maximizar la eficiencia y garantizar la confiabilidad a largo plazo.

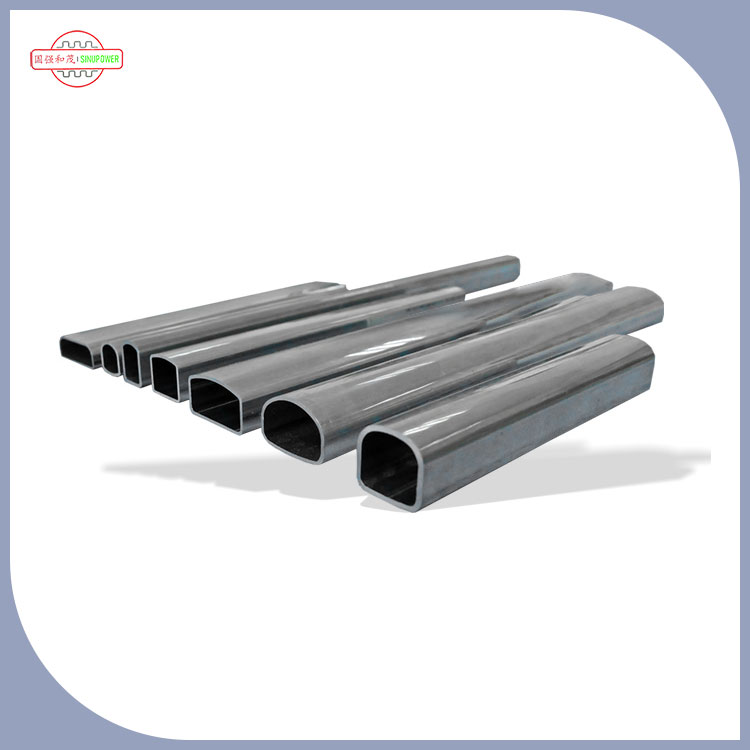

El tubo principal es un componente fundamental en los condensadores de flujo paralelo, ya que facilita la distribución uniforme del refrigerante y garantiza una eficiencia óptima en el intercambio de calor. Los condensadores de flujo paralelo se utilizan ampliamente en sistemas de refrigeración, aire acondicionado y enfriamiento industrial debido a su diseño compacto y alto rendimiento térmico. El tubo principal dirige el flujo de fluido hacia múltiples canales, manteniendo una velocidad y presión constantes a través de los tubos del condensador.
Este artículo proporciona un análisis en profundidad del diseño, la selección de materiales y las consideraciones operativas del Head Pipe. Destaca aspectos prácticos de instalación, monitoreo del rendimiento y resolución de problemas. Los profesionales que busquen mejorar la eficiencia del sistema, reducir los costos de mantenimiento y garantizar la confiabilidad a largo plazo encontrarán aquí orientación detallada y conocimientos de expertos.
La siguiente tabla resume los parámetros técnicos clave de un tubo de cabeza estándar para condensador de flujo paralelo:
| Parámetro | Descripción | Rango típico |
|---|---|---|
| Material | Cobre, acero inoxidable o aleación de aluminio | Cu: 99,9% de pureza, SS: 304/316, Aleación de Al: 6061-T6 |
| Diámetro | Diámetro exterior/interior de la tubería. | DE: 25–100 mm, DI: 22–95 mm |
| Longitud | Longitud total del tubo de cabeza | 500–3000 milímetros |
| Tipo de conexión | Bridas, Roscadas o Soldadas | Especificaciones estándar de la industria |
| Presión de funcionamiento | Presión máxima de trabajo | 1,0–4,0 MPa |
| Rango de temperatura | Adecuado para varios refrigerantes | -40°C a 150°C |
| Distribución de flujo | Garantiza una distribución uniforme del fluido a través de los tubos. | ±5% de desviación |
Comprender estos parámetros permite a los ingenieros y al personal de mantenimiento seleccionar un tubo principal adecuado que cumpla con los requisitos del sistema y al mismo tiempo optimice la eficiencia energética y las tasas de transferencia de calor.
R1: El tamaño correcto depende de la capacidad del condensador, la disposición de los tubos y el tipo de refrigerante. Comience calculando el caudal total requerido, luego seleccione un diámetro de tubería que mantenga la velocidad óptima sin una caída excesiva de presión. Utilice simulaciones de dinámica de fluidos computacional (CFD) para sistemas grandes para garantizar una distribución uniforme.
R2: El mantenimiento regular implica lavar la tubería con agentes de limpieza compatibles e inspeccionar si hay incrustaciones, corrosión o depósitos. Para tuberías de acero inoxidable y cobre, los ácidos suaves o las soluciones alcalinas pueden eliminar la acumulación de minerales. La frecuencia de la limpieza depende de la calidad del agua, la temperatura de funcionamiento y las características del flujo.
R3: La instalación debe garantizar una alineación nivelada con los tubos del condensador y un sellado adecuado en las juntas. Utilice las especificaciones de torque recomendadas por los fabricantes para evitar fugas. Evite curvas cerradas y asegúrese de que las direcciones del flujo coincidan con el diseño del condensador. Incorporar márgenes de expansión por contracción térmica.
El funcionamiento efectivo de un tubo de cabeza para condensador de flujo paralelo requiere monitoreo y optimización continuos:
La alineación adecuada, la calidad de la soldadura y las conexiones de bridas son fundamentales para mantener la integridad de la presión. Las juntas de grado industrial y los pernos con torsión controlada mejoran la confiabilidad del sello. Evite apretar demasiado, lo que puede distorsionar la tubería y reducir la eficiencia de la transferencia de calor.
Supervise las diferencias de temperatura, las caídas de presión y la uniformidad del flujo. La instalación de caudalímetros o sensores de presión diferencial proporciona datos en tiempo real para detectar desequilibrios. Cualquier desviación superior al ±5 % de los caudales de diseño indica la necesidad de una inspección.
Los problemas comunes incluyen distribución desigual del refrigerante, incrustaciones y fugas menores. Las acciones correctivas implican la limpieza de tuberías, el reemplazo de juntas desgastadas o una realineación menor. El uso de materiales de alta calidad, como cobre o acero inoxidable, reduce el riesgo de corrosión y prolonga la vida útil.
Sinupowerproporciona tubos de cabeza líderes en la industria para condensadores de flujo paralelo con fabricación de alta precisión, sólida selección de materiales y estrictos estándares de control de calidad. Para conocer más sobre nuestras soluciones o solicitar soporte técnico,contáctanoshoy.
