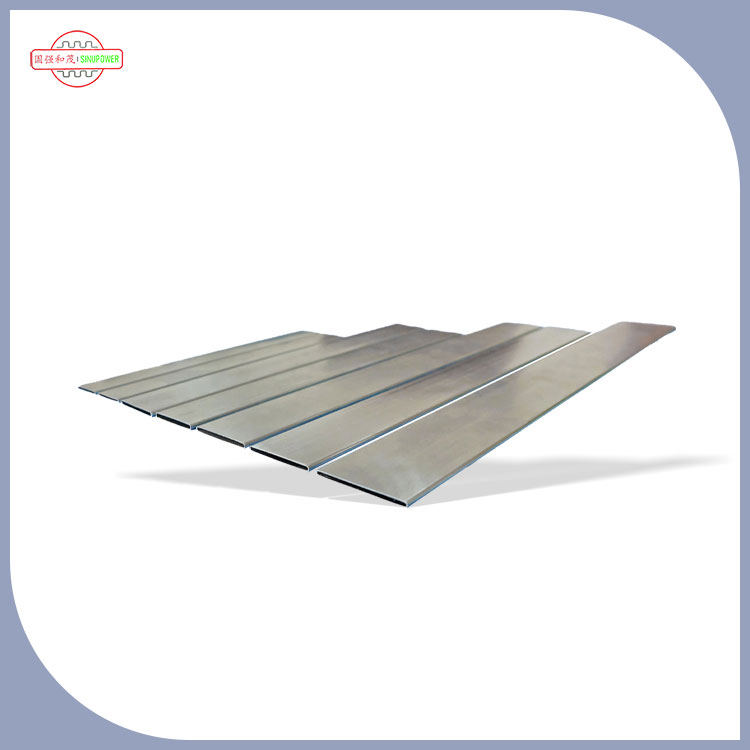

Tubería central del calentador de conexión a prueba de fugas soldada con láser

Para los fabricantes de HVAC para automóviles, la confiabilidad del núcleo del calentador comienza con la integridad de la costura del tubo.Sinupower– un dedicadoFabricantede componentes térmicos de aluminio de precisión: produceTubería central del calentador de conexión a prueba de fugas soldada con láserutilizando tecnología láser de fibra de alta potencia. Este proceso crea una costura de soldadura continua y homogénea que elimina las rutas de fuga comunes en tubos soldados por resistencia o con costura mecánica. El perfil aplanado tipo B maximiza la superficie para la transferencia de calor, mientras que la costura soldada con láser garantiza la integridad estructural bajo ciclos térmicos y presión del refrigerante. El resultado: núcleos de calentador que funcionan de manera confiable durante toda la vida útil del vehículo. como líderfabricante de tubos centrales para calentadores, Sinupower presta servicios a proveedores de HVAC para automóviles en todo el mundo con soluciones confiables y a prueba de fugas.

Por qué es importante la soldadura láser para los tubos con núcleo de calentador

SinupowerTubería central del calentador de conexión a prueba de fugas soldada con láserse fabrica mediante un proceso que ofrece ventajas mensurables sobre los métodos convencionales de fabricación de tubos:

Rendimiento sin fugas

• La soldadura láser produce una costura de soldadura continua y homogénea sin porosidad ni microfisuras, lo que elimina el modo de falla principal de los núcleos de los calentadores.
• La profundidad constante de penetración de la soldadura (normalmente entre 0,5 y 1,2 mm) garantiza que la unión iguale o supere la resistencia del material base.
• Las pruebas de fugas de helio en cada lote de producción verifican tasas de fuga inferiores a 0,5 g/año por tubo.
• No se requiere material de relleno posterior a la soldadura, lo que elimina el riesgo de residuos de fundente o fragilización de la aleación de soldadura fuerte.

Eficiencia superior en transferencia de calor

• El perfil aplanado tipo B aumenta la relación superficie-volumen, lo que permite una transferencia de calor más rápida del refrigerante al aire de la cabina.
• El orificio interno liso minimiza la resistencia al flujo y la caída de presión a través del núcleo del calentador.
• El espesor de pared uniforme (tolerancia ±0,05 mm) garantiza una conductividad térmica constante en toda la longitud del tubo.

Durabilidad mejorada bajo ciclo térmico

• La soldadura láser crea una unión metalúrgica que resiste la expansión y contracción térmica repetidas sin agrietarse por fatiga.
• Compatible con las aleaciones de aluminio AA3003 y AA3102, elegidas por su excelente conductividad térmica (200–220 W/m·K) y formabilidad.
• Validado para más de 10 000 ciclos térmicos de -40 °C a +120 °C sin degradación de la soldadura.

Fabricación limpia y sin fundentes

• La soldadura láser elimina la necesidad de fundente o pasta de soldadura, lo que reduce el riesgo de contaminación y simplifica el montaje posterior.
• Sin salpicaduras de soldadura ni oxidación de la superficie: los tubos están listos para sujetar las aletas y soldar el cabezal inmediatamente después de la soldadura.
• La geometría consistente del cordón de soldadura permite la inserción automatizada de aletas y el apilamiento de núcleos sin problemas de alineación.

Tubo tipo B soldado con láser frente a tubo con costura convencional

Proceso de fabricación: desde la bobina hasta el tubo terminado

la producción deTubería central del calentador de conexión a prueba de fugas soldada con láserSigue un proceso de seis pasos estrictamente controlado desde la bobina hasta el tubo terminado:

Paso 1 – Selección de materiales

• Materiales base: aleaciones de aluminio AA3003 y AA3102, seleccionadas por su conductividad térmica, conformabilidad y compatibilidad con soldadura fuerte.
• Material de bobina entrante probado en cuanto a composición química y calidad de la superficie.
• Rango de espesor del material: 0,20 mm a 0,60 mm según los requisitos de la aplicación.

Paso 2 – Formación de tiras

• La tira de aluminio se lamina para formar un perfil tipo B, la sección transversal ovalada y aplanada característica de los tubos centrales de los calentadores.
• Los troqueles de formación de precisión garantizan dimensiones de perfil consistentes en toda la longitud de la bobina.
• La medición láser en línea monitorea la geometría del perfil para mantener las tolerancias.

Paso 3 – Soldadura láser

• El láser de fibra de alta potencia (1 a 3 kW) suministra energía enfocada a la costura del tubo, creando una soldadura en forma de cerradura con penetración profunda y ancho estrecho.
• El gas protector (argón o helio) protege el baño de soldadura de la oxidación.
• El monitoreo de soldadura en tiempo real rastrea la profundidad de penetración, el ancho de la soldadura y la porosidad, rechazando automáticamente las secciones fuera de especificaciones.

Paso 4: recocido de la costura de soldadura

• El recocido localizado posterior a la soldadura alivia la tensión residual en la zona de soldadura sin afectar el temple del material base.
• Garantiza que el área de soldadura tenga ductilidad y formabilidad similares al resto del tubo.

Paso 5: dimensionamiento y corte a medida

• Los tubos se calibran hasta las dimensiones finales mediante una serie de matrices de dimensionamiento.
• Corte a las longitudes especificadas por el cliente utilizando equipos de corte o corte de precisión.
• Los extremos se desbarban y se preparan para la inserción de aletas o la fijación del cabezal.

Paso 6: prueba de fugas al 100 %

• Cada tubo se somete a pruebas de fugas por espectrometría de masas de helio para verificar el rendimiento a prueba de fugas.
• Criterio de aceptación: fuga ≤0,5 g/año.
• Los tubos que no superan la prueba se rechazan automáticamente, lo que garantiza que no salgan de la línea de producción ningún tubo defectuoso.

Enfoque de aplicación: núcleos de calentadores para HVAC automotriz

como un confiableproveedor de tubos centrales para calentadores automotrices, los productos de Sinupower se implementan en múltiples plataformas de vehículos:

Aplicaciones primarias

• Sistemas HVAC para vehículos de pasajeros:Componente central para la calefacción de cabina en sedanes, SUV y camionetas.
• Control de clima de vehículos comerciales:Núcleos calefactores de servicio pesado para camiones, autobuses y equipos fuera de carretera.
• Gestión térmica del vehículo eléctrico:Integrado en sistemas de calefacción para vehículos eléctricos (bomba de calor o configuraciones de calefacción resistiva).
• Unidades de tratamiento de aire HVAC:Se utiliza en aplicaciones de calefacción industrial y de edificios donde se requieren intercambiadores de calor compactos y a prueba de fugas.

Puntos de integración en el conjunto del núcleo del calentador

• Los tubos se insertan entre las pilas de aletas y se expanden o se sueldan para formar el bloque central.
• Los extremos de los tubos se conectan a los cabezales de entrada/salida mediante soldadura fuerte o unión mecánica.
• El refrigerante (refrigerante del motor o fluido de calefacción para vehículos eléctricos) fluye a través del interior del tubo, mientras que el aire pasa a través del exterior con aletas.
• La transferencia de calor se produce desde el fluido a través de la pared del tubo y las aletas hasta el aire de la cabina.

Compatibilidad con procesos de ensamblaje

• Nuestros tubos son compatibles tanto con procesos de soldadura fuerte en atmósfera controlada (CAB) como de soldadura fuerte al vacío.
• La costura de soldadura suave y libre de óxido no requiere limpieza adicional antes de soldar, lo que reduce los pasos del proceso y los riesgos de contaminación.
• Los perfiles y longitudes de los tubos se pueden personalizar para adaptarse a geometrías centrales específicas y requisitos de plataforma del vehículo.

Certificaciones de calidad y estándares de fabricación

Los procesos de fabricación de Sinupower operan bajo los siguientes sistemas certificados:

📋 Copias completas del certificado disponibles previa solicitud.

Propiedad Intelectual

• 2 patentes de invención– incluido un sistema patentado de posicionamiento de soldadura láser para tubos tipo B.
• 15 patentes de diseño– cubriendo perfiles de tubo y geometrías de núcleo de calentador únicos.
• 16 patentes de modelos de utilidad– centrado en mejoras en los procesos de formación y soldadura de tubos.

Capacidades de personalización para tubos con núcleo de calentador

Personalización dimensional

• Ancho del tubo:12 mm a 40 mm (especificado por el cliente)
• Altura del tubo:1,5 mm a 5,0 mm (perfil aplanado)
• Grosor de la pared:0,20 mm a 0,60 mm
• Longitud:100 mm a 2000 mm (corte a medida por pedido)
• Tolerancia:±0,05 mm en dimensiones críticas

Opciones de aleación y recubrimiento

• AA3003:Aleación estándar: buena conductividad térmica y conformabilidad, resistente a la corrosión.
• AA3102:Variante de mayor resistencia: adecuada para aplicaciones de mayor presión o más exigentes.
• Tratamiento superficial:Revestimiento opcional de escamas de zinc o revestimiento de conversión para mejorar la resistencia a la corrosión.

Opciones de formulario final

• Corte cuadrado– estándar para inserción de encabezado
• Extremos biselados– para un montaje y colocación de juntas más sencillos
• Extremos expandidos– para conexiones de cabecera mecánicas
• Perfiles finales personalizados– por dibujo del cliente

Proceso de desarrollo

1. Envío de requisitos:El cliente proporciona especificaciones, dibujos u objetivos de rendimiento.
2. Revisión de viabilidad:El equipo de ingeniería evalúa el material, el perfil y los parámetros de soldadura.
3. Diseño de herramientas:Matrices de conformado y soldadura de fabricación propia.
4. Ejecución de prototipo:Hasta 100 piezas para validación del cliente – solo costo del troquel.
5. Producción:Fabricación a gran escala con PPAP Nivel 3 disponible.
6. Entrega:Envíos programados con certificados de materiales e informes de inspección.

Garantía de calidad: cómo garantizamos una calidad de soldadura confiable

Cada lote deTubería central del calentador de conexión a prueba de fugas soldada con láserse somete a nuestro riguroso marco de control de calidad:

Control de Materias Primas

• Bobinas de aluminio procedentes de fundiciones certificadas ISO 14001 con trazabilidad total del material.
• Inspección entrante: composición química (OES), calidad superficial y verificación de espesor.

Controles en proceso

• Formando:Monitoreo de dimensiones en tiempo real con control de retroalimentación para mantener la precisión del perfil.
• Soldadura láser:Monitoreo continuo de potencia, velocidad y flujo de gas de protección. Calidad de la costura de soldadura verificada mediante tomografía de coherencia óptica (OCT) en línea.
• Recocido:Recocido por inducción localizado con control de temperatura para garantizar una estructura de grano consistente en la zona de soldadura.

Inspección final

• Dimensional:El diámetro exterior, el ancho, la altura y el espesor de la pared se midieron en 3 puntos por tubo.
• Prueba de fuga:Espectrometría de masas de helio – 100% de los tubos, ≤0,5 g/año.
• Inspección de soldadura:Verificación visual y microscópica de la continuidad del cordón de soldadura.
• Mecánico:Ensayos de tracción y estallido por lote de tratamiento térmico.

Estos procedimientos garantizan que cada envío cumpla con los rigurosos requisitos de calidad de las aplicaciones HVAC para automóviles.

Sostenibilidad y cumplimiento ambiental

Eficiencia Energética

• La soldadura láser consume significativamente menos energía que las operaciones de hornos de soldadura tradicionales, lo que reduce nuestra huella de carbono.
• La tecnología de quemadores regenerativos en procesos de recocido reduce el consumo de gas en un 18%.

Reciclaje y reducción de residuos

• 98 % de utilización del material: toda la chatarra de aluminio se separa y se devuelve a recicladores certificados.
• No se utiliza fundente ni pasta para soldar en el proceso de soldadura, lo que elimina flujos de desechos peligrosos.

Cumplimiento

• Cumple con RoHS: no hay sustancias restringidas en materiales o procesos.
• Cumple con REACH: todas las aleaciones y productos químicos de procesamiento cumplen con los estándares medioambientales actuales de la UE.

Preguntas frecuentes sobre los tubos centrales del calentador soldados con láser

Póngase en contacto con Sinupower - Soluciones de tubos centrales para calentadores

Sinupower cumpleTubería central del calentador de conexión a prueba de fugas soldada con láserque permite a los fabricantes de HVAC automotrices producir núcleos de calentadores con confiabilidad superior, rendimiento térmico constante y menor costo total de producción. Invitamos a los OEM, proveedores de HVAC de primer nivel y fabricantes de núcleos de calentadores a contactarnos para obtener muestras, hojas de datos técnicos o una revisión colaborativa del diseño.
